ЧЕРТЕЖИ С ПРОСТРАНСТВЕННЫМ РАЗДЕЛЕНИЕМ ДЕТАЛЕЙ

1.0 – СОВЕТЫ И ПРЕДУПРЕЖДЕНИЯ

Очень внимательно прочтите данный раздел руководства, так как в нем содержится важная информация относительно мер безопасности, которые необходимо соблюдать во время выполнения установки, эксплуатации и обслуживания наcоса.

• Храните данное руководство в надежном месте для того, чтобы к нему можно было обращаться при необходимости.
• Насос соответствует требованиям, изложенным в директивах ЕЭС № 89/336 относительно "электромагнитной совместимости" и № 73/23 относительно "электрооборудования низкого напряжения", а также последующей редакции директивы № 93/68.

ВНИМАНИЕ. В конструкции насоса используются последние достижения в данной области техники. Для обеспечения длительного срока службы и высокой надежности электрических и механических частей насоса эксплуатация и техническое обслуживание насоса должны выполняться в соответствии с данным руководством.

1.1 - ПРЕДУПРЕЖДЕНИЕ:
Ремонт насоса и замена его деталей должны выполняться только квалифицированными и утвержденными специалистами. Невыполнение этого требования приведет к отмене гарантийных обязательств производителя.

ГАРАНТИЯ: Срок действия гарантии - 2 года (гарантия не распространяется на детали, подверженные естественному износу, такие как:  вентили, ниппели, трубные муфты, трубы, фильтр и инжекционный клапан). Неправильная эксплуатация оборудования приведет к отмене гарантии. Гарантия дается первому владельцу или утвержденному дистрибьютору.

1.2 – ПОСТАВКА И ТРАНСПОРТИРОВКА НАСОСА
Во время транспортировки насос всегда должен находиться только в вертикальном положении. В не зависимости от способа доставки оборудования все риски, связанные с транспортировкой насоса, лежат на покупателе. Любые претензии, касающиеся комплектности поставки насоса, необходимо высылать в течение 10 дней с момента получения изделия. Претензии, касающиеся дефектных изделий, принимаются в течение 30 дней с момента получения изделия. Возврат насоса, или его частей на завод-изготовитель либо дистрибьютору должен быть предварительно согласован с ответственными лицами.

1.3 – ПРАВИЛЬНОЕ ПРИМЕНЕНИЕ НАСОСА

• Насос должен использоваться строго по назначению, а именно – для дозирования жидких добавок. Другое использование насоса считается неправильным и, следовательно, опасным. Поэтому насос не должен использоваться для других целей. В случае каких-либо сомнений относительно применения насоса, обратитесь в представительство нашей фирмы для получения дополнительной информации относительно характеристик насоса и его правильного использования.

В случае возникновения каких-либо неисправностей в результате использования насоса не по его прямому назначению или в результате неправильного использования насоса, изготовитель ответственности не несет.

1.4 - МЕРЫ ПРЕДОСТОРОЖНОСТИ

• После распаковки насоса проверьте, что на нем нет повреждений. В противном случае, не включайте насос, а обратитесь за помощью к специалисту. Упаковочные материалы (особенно пластиковые и целлофановые пакеты) следует хранить в недоступном для детей месте.
• Перед подключением насоса проверьте, что напряжение и частота электросети соответствуют значениям, указанным в паспортной табличке, закрепленной на насосе.
• Подключение насоса к электросети должно выполняться в соответствии с действующими в вашей стране правилами и номами эксплуатации электроустановок.
• При эксплуатации электрооборудования следует соблюдать следующие меры предосторожности:
  1. не дотрагивайтесь до электрооборудования влажными и мокрыми руками или ногами;
  2. не включайте насос, когда на ваших ногах нет обуви (например, около бассейна)
  3. не подвергайте насос воздействию атмосферных осадков
  4. не разрешайте включать насос детям без присмотра взрослых

• В случае выхода из строя или неправильной работы насоса отключите насос, и не дотрагивайтесь до него. Для устранения неисправности свяжитесь с отделом технического обслуживания нашей фирмы. При выполнении ремонта насоса проследите за тем, чтобы использовались фирменные запасные части. Несоблюдение этих условий может привести к небезопасной работе насоса.
• По окончании эксплуатации насоса отключите его от электросети.

Перед тем как приступить к ремонту или техническому обслуживанию насоса выполните следующее:

1. Отсоедините вилку сетевого шнура от электрической розетки или отсоедините насос от линии питания с помощью двухполюсного выключателя, расстояние между разомкнутыми контактами в котором составляет не менее 3 мм (рис. 4).
2. Сбросьте давление в головке насоса и в трубе нагнетательной линии.
3. Слейте из головки насоса остатки дозируемой жидкости. Это можно сделать, отсоединив насос от системы и установив его вверх ногами на 15-30 секунд (когда насос отсоединен от линии). Если невозможно выполнить эту операцию, то можно снять, а затем снова установить на место головку насоса, которая крепится с помощью 4 винтов.

Если вы заметите течь из гидравлической системы насоса (разрушено уплотнительное кольцо, треснул клапан или шланг), то следует немедленно отключить насос, слить из него дозируемую жидкость, и сбросить давление в подающем шланге, соблюдая при этом все меры предосторожности (необходимо использовать защитные перчатки, защитные очки, и спецодежду).

1.5 - ДОЗИРОВАНИЕ ТОКСИЧНЫХ И/ИЛИ ОПАСНЫХ ВЕЩЕСТВ
Во избежание контакта с вредными и опасными жидкостями или токсичными парами строго соблюдайте инструкции по технике безопасности, приведенные в данном руководстве:

• Соблюдайте инструкции производителя дозируемой жидкости.
• Проверьте гидравлическую часть насоса, и пользуйтесь только исправным насосом.
• Используйте трубы, клапана и уплотнительные прокладки, изготовленные из материалов, стойких к дозируемым веществам. Там, где это возможно, используйте трубы в оболочке из поливинилхлорида (ПВХ).
• Перед тем как отсоединить дозировочный насос убедитесь в том, что головка насоса очищена и нейтрализована соответствующей жидкостью.

1.6 – УСТАНОВКА И СНЯТИЕ НАСОСА

1.6.1 - УСТАНОВКА НАСОСА
Как правило, все дозировочные насосы поставляются в полностью собранном виде. На всякий случай обратитесь к представленному в конце данного руководства перспективному изображению насоса с пространственным разделением деталей, на котором показаны все детали насоса, и к полному перечню деталей насоса. В приложении представлены также чертежи деталей гидравлической части насоса (головка и клапана).

1.6.2 - СНЯТИЕ НАСОСА
Перед снятием насоса и перед выполнением его технического обслуживания выполните следующие операции:

1. Отсоедините вилку сетевого шнура от электрической розетки или отсоедините насос от линии питания с помощью двухполюсного выключателя, расстояние между разомкнутыми контактами в котором составляет не менее 3 мм (рис. 4)
2. Сбросьте давление в головке насоса и в напорной трубе
3. Слейте из головки насоса остатки дозируемой жидкости. Это можно сделать, отсоединив насос от системы и установив его вверх ногами на 15-30 секунд (когда насос отсоединен от линии). Если невозможно выполнить эту операцию, то можно снять, а затем снова установить на место головку насоса, которая крепится с помощью 4 винтов (рис. 11).

Эта операция должна выполняться с максимальной осторожностью, поэтому перед тем как приступить к работе внимательно ознакомьтесь с чертежами, представленными в Приложении, и прочтите инструкции, представленные в разделе 1.4 "МЕРЫ ПРЕДОСТОРОЖНОСТИ".

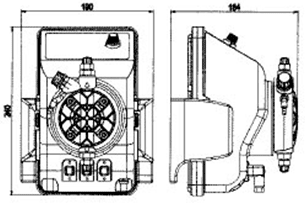

ГАБАРИТНЫЕ РАЗМЕРЫ (рис.1)
