4.0 - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. Периодически проверяйте уровень жидкости в баке с химическим реактивом для того, чтобы не допустить работу насоса без жидкости. Работа насоса без жидкости не приведет к повреждению насоса, но может привести к повреждению системы ввода добавки из-за отсутствия химического реактива.
2. Каждые полгода проверяйте техническое состояние насоса: положение головки насоса, затяжку винтов и болтов, а также состояние уплотнений. Если выполняется дозировка агрессивных химических реактивов, проводите подобные проверки чаще, особое внимание уделите проверке:
   • индикаторных светодиодов (пульсация и питание насоса);

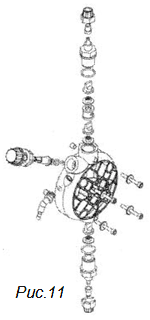

   • концентрации добавки в трубопроводах; уменьшение этой концентрации может быть вызвано износом клапанов, в этом случае клапана следует заменить (рис. 11), или может быть вызвано забиванием фильтра, который следует очистить, как описано ниже в пункте 3 .
3. Рекомендуется периодически производить чистку деталей гидравлической системы насоса (клапаны и фильтр). Мы не можем точно указать, как часто нужно выполнять такую чистку, так как это зависит от вида применения, мы также не можем рекомендовать нужное чистящее средство, так как это зависит от используемой добавки.

Рекомендации относительно выполнения чистки насоса после дозирования гипохлорита натрия (наиболее часто используемый химический реактив):
а –   Отсоедините вилку сетевого шнура от электрической розетки или отсоедините насос от линии питания с помощью однополюсного выключателя, расстояние между разомкнутыми контактами в котором составляет не менее 3 мм.
б –   Отсоедините от трубопровода нагнетательный шланг.
в –   Отсоедините всасывающий шланг (вместе с фильтром) от бака с химическим реактивом и погрузите его в чистую воду.
г –   Включите дозировочный насос и перекачивайте им воду в течение 5-10 минут.
д –   Выключите насос, погрузите фильтр в раствор соляной кислоты и оставьте его там до тех пор, пока фильтр не будет очищен.
е –   Снова включите насос и перекачивайте им соляную кислоту в замкнутом контуре в течение 5 минут, при этом всасывающий и нагнетательный шланги должны быть погружены в один и тот же бак.
ж – Повторите эту операцию с водой.
з –   Установите насос на место (в контур установки).

5.0. ЭКСПЛУАТАЦИЯ НАСОСА ПРИ ДОЗИРОВАНИИ СЕРНОЙ КИСЛОТЫ

В данном случае необходимо выполнить следующее:

1. Замените всасывающий шланг из ПВХ на нагнетательный шланг из полиэтилена.
2. Перед этим слейте остатки воды из головки насоса.

Внимание: при смешивании воды с серной кислотой выделяется большое количество газа и тепла, что может привести к перегреву и к повреждению клапанов и головки насоса.

Для того чтобы слить из насоса воду, нужно отсоединить насос от контура, перевернуть его вверх ногами и подержать в этом положении 15-30 секунд. Если эту операцию выполнить невозможно, снимите с насоса головку (рис. 11), отвернув для этого четыре винта, а затем снова установите ее на место.

EXACTUS MA/A

6.0. ДОЗИРОВОЧНЫЙ НАСОС С РУЧНЫМ УПРАВЛЕНИЕМ СЕРИИ EXACTUSMA/A

Поток можно отрегулировать вручную, установив частоту пульсаций в насосе с помощью потенциометра. Частота пульсаций регулируется в диапазоне от 0 до 100%.

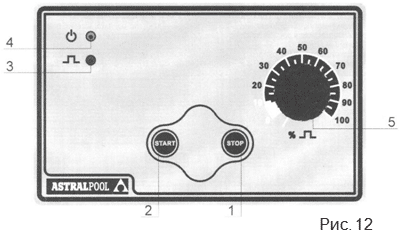

6.1 – ОРГАНЫ УПРАВЛЕНИЯ НАСОСА (рис. 12)

1. Кнопка выключения "STOP".
2. Кнопка включения "START".
3. Красный индикаторный светодиод пульсаций насоса
4. Зеленый индикаторный светодиод включения питания насоса
5. Ручка регулятора количество впрысков в минуту (0?100% максимального потока)

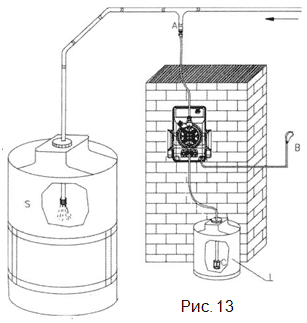

6.2 – ТИПИЧНАЯ УСТАНОВКА (рис. 13)

А     Инжекционный клапан
В     Источник питания
С     Фильтр
I       Бак с химическим реактивом
S     Бак с обрабатываемой жидкостью

6.3 – ПРИНАДЛЕЖНОСТИ

• 1 гибкий всасывающий шланг из ПВХ, прозрачный, длина 2 м;
• 1 полужесткий шланг из полиэтилена, белый, длина 2 м;
• 1 инжекционный клапан, британская стандартная трубная резьба 3/8 дюйма;
• 1 фильтр;
• 1 инструкция по эксплуатации.

EXACTUS MA/М

7.0 - ДОЗИРОВОЧНЫЙ НАСОС С МИКРОКОНТРОЛЛЕРОМ СЕРИИ EXACTUSMA/М

Ручная регулировка потока с помощью 2 кнопок (ВЛЕВО (3) – ВПРАВО (1)) (рис. 14). Регулировка потока в диапазоне от 0 до 100%.

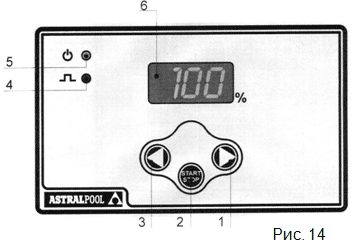

7.1 – ОРГАНЫ УПРАВЛЕНИЯ НАСОСА (рис. 14)

1. Кнопка увеличения потока
2. Кнопка включения/выключения "START/STOP"
3. Кнопка уменьшения потока
4. Красный индикаторный светодиод пульсаций насос
5. Зеленый/красный индикаторный светодиод включения питания насоса – предупредительный сигнал датчика уровня
6. Ручка регулятора количество впрысков в минуту (0?100% максимального потока)

7.2 – ТИПИЧНАЯ УСТАНОВКА (рис. 15)

А     Инжекционный клапан
В     Источник питания
С     Фильтр
S     Бак с обрабатываемой жидкостью
I       Бак с химическим реактивом

7.3. ПРИНАДЛЕЖНОСТИ

• 1 гибкий всасывающий шланг из ПВХ, прозрачный, длина 2 м;
• 1 полужесткий шланг из полиэтилена, белый, длина 2 м;
• 1 инжекционный клапан, британская стандартная трубная резьба 3/8 дюйма;
• 1 фильтр;
• 1 инструкция по эксплуатации.
