8.0 - ДОЗИРОВОЧНЫЙ НАСОС С МИКРОКОНТРОЛЛЕРОМ СЕРИИ EXACTUS СС/М

Дозировочный насос с микроконтроллером серии EXACTUS СС/М управляется с помощью микроконтроллера. Скорость работы насоса пропорциональна величине входного сигнала тока. Насос подключается к передатчику/индикатору модулированного входного сигнала, величина которого может изменяться в диапазоне от 0 до 20 мА. Частота пульсаций насоса прямо пропорциональна поступающему сигналу тока: чем больше величина сигнала, тем больше поток, создаваемый насосом.

8.1 – ОРГАНЫ УПРАВЛЕНИЯ НАСОСА (рис. 16)

1. Зеленый индикаторный светодиод SET 2 (УСТАВКА 2)/STOP (СТОП)
2. Зеленый индикаторный светодиод MANUAL (РУЧНОЕ УПРАВЛЕНИЕ)
3. Кнопка уменьшения потока
4. Зеленый индикаторный светодиод пульсаций насоса
5. Переключатель функций (сигнал тока/ручная регулировка пульсаций)
6. Зеленый индикаторный светодиод mA
7. Зеленый индикаторный светодиод датчика уровня
8. Мигающий красный индикаторный светодиод пульсаций насоса
9. 7-сегментный дисплей
10. Кнопка увеличения потока
11. Кнопка ENTER(ВВОД)
12. Зеленый индикаторный светодиод METER (ИЗМЕРЕНИЕ)
13. Зеленый индикаторный светодиод SET 1 (УСТАВКА 1)/STOP (СТОП)
14. Кнопка выбора функции

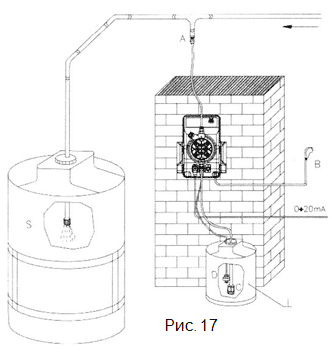

8.2 – ТИПИЧНАЯ УСТАНОВКА (рис. 17)

А     Инжекционный клапан
В     Источник питания
С     Фильтр
D     Датчик уровня
I       Бак с химическим реактивом
S     Бак с обрабатываемой жидкостью

8.3 – ПРИНАДЛЕЖНОСТИ

• 1 гибкий всасывающий шланг из ПВХ, прозрачный, длина 2 м;
• 1 полужесткий шланг из полиэтилена, белый, длина 2 м;
• 1 инжекционный клапан, британская стандартная трубная резьба 3/8 дюйма;
• 1 фильтр;
• 1 инструкция по эксплуатации.

8.4 - КОНТРОЛЬ УРОВНЯ

Дозировочный насос может поставляться с устройством контроля уровня. Можно отдельно заказать реле уровня поплавкового типа. Когда уровень в баке с дозируемой жидкостью опускается ниже уставки реле уровня, подается аварийный сигнал, и на дисплее загорается индикатор "FAO", насос выключается, и включается оптический и звуковой предупредительный сигнал. Предупредительный сигнал реле уровня подается с 5-секундной задержкой.

8.5 - КАЛИБРОВКА

При включении насоса автоматически устанавливается функция "METER" (ИЗМЕРЕНИЕ).
После нажатия кнопки mA/импульс (5) на дисплее отображается текущее значение входного сигнала в миллиамперах. После повторного нажатия этой кнопки на дисплее отображается количество пульсаций насоса в минуту. Для того чтобы избежать ошибок при программировании и регулировке во время работы системы, работа насоса запрограммирована таким образом, что после выключения насоса он автоматически возвращается в режим измерения.

8.6 - РЕЖИМ УСТАНОВКИ ПАРАМЕТРОВ (рис. 16)

• Режим ручного управления

Включите насос.
А.    На панели управления нажмите кнопку F (14) и выберите режим ручного управления
Б.     С помощью кнопок 10 (увеличение) и 3 и (уменьшение) установите нужное количество импульсов в минуту. Для заливки насоса установите частоту импульсов на значение 75%.
В.    Залейте в насос жидкость.

• Режим "Set 1" (Уставка 1)

Режим "Set 1" используется для выбора значения входного сигнала (в миллиамперах) и частоты пульсаций насоса.
А.    Нажмите кнопку 14, загорается светодиод SET 1. На дисплее появляется установленное ранее значение частоты пульсаций насоса.
Б.     С помощью кнопок 3 и 10 установите требуемое минимальное значение потока, создаваемого насосом. Если данное значение равно нулю, то следует установить 000.
В.    Нажмите кнопку 5 (mA/импульс).
Г.     С помощью кнопок 3 и 10 вы можете отрегулировать значение входного сигнала (в миллиамперах), соответствующее требуемому минимальному значению потока, создаваемого насосом. Подтвердите ввод запрограммированного значения с помощью нажатия кнопки 11. Для завершения процедуры программирования и изменения максимального значения производительности насоса нажмите кнопку 14. После этого осуществляется переход в режим "Set 2" (Уставка 2).

• Режим "Set 2"

Режим "Set 2" используется для выбора значения входного сигнала (в миллиамперах) и частоты пульсаций насоса.
А.    Нажмите кнопку 14, загорается светодиод SET 2. На дисплее появляется установленное ранее значение частоты пульсаций насоса.
Б.     С помощью кнопок 3 и 10 установите требуемое максимальное значение потока, создаваемого насосом.
В.    Нажмите кнопку 5 (mA/импульс); на дисплее появляется установленное ранее значение.
Г.     С помощью кнопок 3 и 10  вы можете отрегулировать значение входного сигнала (в миллиамперах), соответствующее требуемому максимальному значению потока, создаваемого насосом.
Д.    Для ввода значения нажмите кнопку 11. Насос автоматически возвращается в режим "ИЗМЕРЕНИЕ" и начинает работать в выбранном режиме регулирования. Имеется два режима регулирования: прямо-пропорциональный и обратно-пропорциональный.

• Режим прямо-пропорционального регулирования

На заводе-изготовителе насос запрограммирован на режим прямо-пропорционального регулирования (4-20 мА). Насос будет включаться каждый раз, как только сигнал превышает значение 4 мА, частота пульсаций насоса (а, следовательно, и создаваемый насосом поток) увеличивается пропорционально значению сигнала до тех пор, пока частота пульсаций насоса не достигнет максимального значения. Например, уставка "Set 1" для минимального сигнала 4 мА задает минимальный поток. Уставка "Set 2" максимального сигнала 20 мА задает максимальный поток.

• Режим обратно-пропорционального регулирования

Если выбран режим обратно-пропорционального регулирования, то при увеличении управляющего сигнала создаваемый насосом поток уменьшается. Выберите максимальный сигнал тока в режиме "Set 1" (устанавливает минимальный поток).
Например, уставка "Set 1" максимального сигнала 20 мА задает минимальный поток. Уставка "Set 2" минимального сигнала 4 мА задает максимальный поток.

ВНИМАНИЕ: Режим обратно-пропорционального регулирования может быть выбран только в случае, если значение уставки "Set 1" превышает значение сигнала регулирования mA.

Пример 1: НАСОС МОДЕЛИ EXACTUS СС, 10 л/час, 5 бар, сигнал 4-20 мА
Сигнал 4 мА = 0 л/ч (скорость потока 0%)
Сигнал 12 мА = 5 л/ч (скорость потока 50%)
Сигнал 20 мА = 10 л/ч (скорость потока 100%)

Пример 2: НАСОС ТОЙ ЖЕ МОДЕЛИ, НО В РЕЖИМЕ ОБРАТНО-ПРОПОРЦИОНАЛЬНОГО РЕГУЛИРОВАНИЯ: 20-4 мА
Сигнал 4 мА = 10 л/ч (скорость потока 100%)
Сигнал 12 мА = 5 л/ч (скорость потока 50%)
Сигнал 20 мА = 0 л/ч (скорость потока 0%)

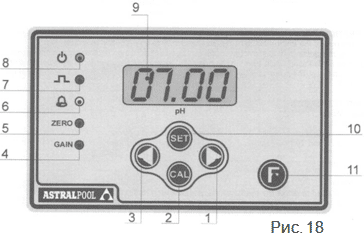

EXACTUS - рН/М
