9.0 - ДОЗИРОВОЧНЫЙ НАСОС С МИКРОКОНТРОЛЛЕРОМ СЕРИИ EXACTUSрН/М

Этот дозировочный насос со встроенным контроллером рН предназначен для измерения, контроля и регулирования значения рН жидкости. Насос работает в режиме ВКЛЮЧЕН/ВЫКЛЮЧЕН и управляется микропроцессором. Подача добавки прекращается, когда достигается заданное значение рН. Диапазон измерений: 0 ? 14 рН (разрешение 0,01 рН).

9.1 – ОРГАНЫ УПРАВЛЕНИЯ НАСОСА (рис. 18)

1. Кнопка увеличения значения (ВПРАВО)
2. Кнопка калибровки
3. Кнопка уменьшения значения (ВЛЕВО)
4. Красный индикаторный светодиод "GAIN" (УСИЛЕНИЕ)
5. Красный индикаторный светодиод "ZERO" (НОЛЬ)
6. Желтый индикаторный светодиод датчика уровня
7. Красный индикаторный светодиод пульсаций насоса
8. Зеленый индикаторный светодиод включения питания
9. ЖК-дисплей
10. Кнопка регулировки уставки
11. Кнопка выбора функции

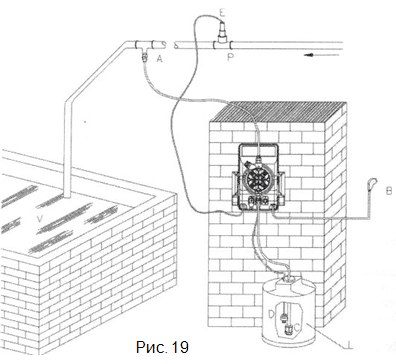

9.2 – ТИПИЧНАЯ УСТАНОВКА (рис. 19)

А     Инжекционный клапан
В     Источник питания
С     Фильтр
Е     Электрод
I       Бак с химическим реактивом
Р     Держатель электрода
V     Бак с обрабатываемой жидкостью
D     Датчик уровня

9.3 – ПРИНАДЛЕЖНОСТИ

• 1 гибкий всасывающий шланг из ПВХ, прозрачный, длина 2 м;
• 1 полужесткий шланг из полиэтилена, белый, длина 2 м;
• 1 инжекционный клапан, британская стандартная трубная резьба 3/8 дюйма;
• 1 фильтр;
• 1 инструкция по эксплуатации.

9.4 - КОНТРОЛЬ УРОВНЯ

Дозировочный насос может поставляться с устройством контроля уровня, Можно также отдельно заказать реле уровня поплавкового типа. Когда уровень в баке с дозируемой жидкостью опускается ниже уставки реле уровня, контакты реле уровня замыкаются, и загорается индикаторный светодиод, после этого насос выключается, и включается оптический и звуковой предупредительный сигнал. Предупредительный сигнал реле уровня подается с 5-секундной задержкой.

9.5 – ВВОД НАСОСА В ЭКСПЛУАТАЦИЮ

А.    Установите дозировочный насос, как описано в разделе 3.0 "УСТАНОВКА".
Б.     Установите электрод в держатель электрода.
В.    Подключите электрод к дозировочному насосу с помощью охватываемого разъема байонетного типа, повернув разъем на 90°.
Г.     После включения питания насоса на дисплее появляется обновленная версия программного обеспечения (например, А1). Через некоторое время насос переходит в режим измерения и становится готовым к работе.
Д.    Ручная регулировка скорости потока выполняется с помощью кнопок ВПРАВО и ВЛЕВО (1 и 3), скорость потока, создаваемого насосом, может регулироваться в диапазоне от 0 до 100 % максимальной скорости потока.
Е.    Опустите электрод для измерения рН в буферный раствор (например, раствор с рН = 7), и нажмите кнопку CAL (КАЛИБРОВКА), начинает мигать красный светодиод "ZERO" (НОЛЬ), который показывает, что выполняется регулировка нуля измерителя рН.
Ж.   С помощью кнопок ВПРАВО и ВЛЕВО отрегулируйте на дисплее показание, соответствующее значению рН буферного раствора. Для перехода к следующему шагу нажмите кнопку CAL, начинает мигать красный светодиод "GAIN" (УСИЛЕНИЕ).
З.     Опустите электрод для измерения рН в буферный раствор (например, раствор с рН = 7 ? 4) для выполнения калибровки во второй точке.
И.    С помощью кнопок ВПРАВО и ВЛЕВО отрегулируйте на дисплее показание, соответствующее значению рН буферного раствора. Для перехода к ручной температурной компенсации нажмите кнопку CAL.
К.     На дисплее насоса воспроизводится предыдущая установка температуры (значение по умолчанию 25 °С). Для изменения этой установки выполните регулировку с помощью кнопок ВПРАВО и ВЛЕВО, а затем нажмите кнопку CALдля завершения процедуры калибровки.
Если в процессе выполнения калибровки в течение 60 с не нажимается ни одна из кнопок, насос автоматически возвращается в режим измерения.

9.6 – РЕГУЛИРОВКА УСТАВКИ

Для выполнения регулировки уставки нажмите кнопку "SET" (УСТАВКА), Начинает мигать красный индикаторный светодиод PULSE(ПУЛЬСАЦИЯ), и на дисплее насоса воспроизводится предыдущая уставка. Отрегулируйте нужную уставку с помощью кнопок ВПРАВО иВЛЕВО, а затем нажмите кнопку SETдля подтверждения. После этого насос переходит в режим программирования гистерезиса измерительного электрода.
На дисплее насоса воспроизводится ранее установленное значение, например 00Н (гистерезис ± 0,05 рН). С помощью кнопок ВПРАВО и ВЛЕВОможно изменять этот параметр шагами по 0,1 рН (01Н = 0,1 рН). Для подтверждения выбора нажмите кнопку SET, насос переходит в режим программирования времени запаздывания.
На дисплее воспроизводится величина задержки (в секундах) включения и выключения насоса, относительно момента, когда измеренное значение пересекает уровень уставки (например, d02 соответствует задержке, равной 2 с).
Нажмите кнопку SET для подтверждения. Насос переходит в режим измерения.

9.7 – ДОЗИРОВАНИЕ КИСЛОТЫ ИЛИ ЩЕЛОЧИ

С помощью дозировочного насоса с измерителем рН можно увеличивать или уменьшать уровень рН в резервуаре с обрабатываемой жидкостью, используя для этого кислоту или щелочь. Функция F1 позволяет выбрать нужный тип добавки (кислота или щелочь). Если для уменьшения рН используется кислота, то нужно выбрать функцию F1A, а если используется щелочь, то нужно выбрать функцию F1D.

9.8 – ПРОПОРЦИОНАЛЬНОЕ РЕГУЛИРОВАНИЕ

Выключение функции F2 (F2D) обеспечивает работу насоса в режиме ручного регулирования типа ВКЛЮЧЕНО/ВЫКЛЮЧЕНО. Когда функцияF2 включена (F2А), выполняется работа в режиме пропорционального регулирования. При работе в режиме F2A частота пульсаций насоса пропорциональна заданной уставке. Например, если уставка соответствует 7 рН, а показание равно 3 рН, насос работает с максимальной частотой (пользователь всегда может изменить величину потока в пределах от 0 до 100 % с помощью кнопок ВПРАВО и ВЛЕВО). Насос будет работать с максимальной частотой до тех пор, пока не будет достигнуто значение 4 рН (разность между фактическим и заданным значением (уставкой) равна 3 рН). После достижения этой точки частота пульсаций будет регулироваться в сторону уменьшения, и насос полностью остановится, когда будет достигнуто заданное значение рН. Если пользователь активирует функцию F3, то это позволяет уменьшить диапазон измерений (с 3 до 1,5 рН).

9.9 – ФУНКЦИИ

Использование различных функций, которые включаются или выключаются пользователем, позволяет изменять некоторые установки в насосе, что, в свою очередь, позволяет использовать насос в различных применения. В данном параграфе руководства представлено краткое описание функций. Для получения более подробной информации по данному вопросу обратитесь к соответствующему параграфу руководства.

* Выбирается по умолчанию

9.10 – ВКЛЮЧЕНИЕ/ОТКЛЮЧЕНИЕ ФУНКЦИЙ

После нажатия кнопки F на дисплее воспроизводится индикатор функции (первым воспроизводится индикатор F1) и ее состояние. Буква dозначает, что функция выключена, а буква а означает, что функция выключена.
Функция может быть включена с помощью нажатия кнопки ВПРАВО, и может быть выключена с помощью нажатия кнопки ВЛЕВО.
Для подтверждения выбора нажмите кнопку F, и если функция изменяется, то это регистрируется, в противном случае осуществляется переход на следующую функцию (до F3), а затем выходит из меню функций и переходит в режим измерения.
Если в течение 60 с не нажимается ни одна из кнопок, насос автоматически возвращается в режим измерения.

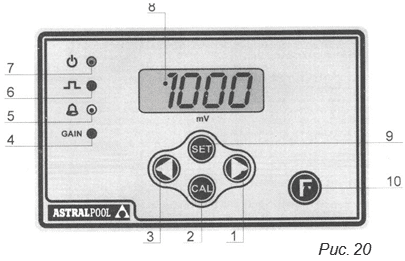

EXACTUS - Rx/М
