1. ОБЩИЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Символы    указывают на возможность возникновения опасных ситуаций в случае несоблюдения представленных ниже правил техники безопасности.

ОПАСНОСТЬ. Опасность поражения электрическим током. Невыполнение этой инструкции может привести к поражению электрическим током.

ОПАСНОСТЬ. Невыполнение этой инструкции может привести к созданию опасности для персонала или имущества.

ВНИМАНИЕ. Невыполнение этой инструкции может привести к повреждению насоса или блока.

2. ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ОБЩАЯ ИНФОРМАЦИЯ

• Описанное в данном руководстве оборудование разработано специально для выполнения предварительной фильтрации и циркуляции воды в плавательных бассейнах.
• Это оборудование предназначено для работы с чистой водой, температура которой не превышает 35 °С.

• Установка оборудования должна выполняться точно в соответствии с приведенными в руководстве инструкциями по технике безопасности при установке оборудования в плавательных бассейнах, отвечающих требованиям, изложенным в стандарте HD 384.7.702.
• Для того чтобы избежать несчастных случаев, нужно строго соблюдать все правила техники безопасности.
• Для внесения любых изменений в конструкцию насоса должно быть получено разрешение производителя. Использование фирменных, утвержденных производителем запасных частей и принадлежностей обеспечивает безопасную работу оборудования. Производитель насоса не несет ответственности за повреждение оборудования, являющееся следствием применения не утвержденных им запасных частей и принадлежностей.

• Во время работы некоторые детали машины находятся под опасным напряжением. Обслуживание насоса или подсоединенного к нему оборудования может выполняться только после отключения их от электросети и установки блокировки на пусковые устройства.
• Пользователь должен следить за тем, чтобы сборка и обслуживание оборудования выполнялись высококвалифицированным, утвержденным персоналом, который перед выполнением этих работ внимательно прочел инструкции по установке и техническому обслуживанию данного оборудования.
• Безопасная работа машины может быть обеспечена только в том случае, если все работы, связанные с ее установкой и техническим обслуживанием, были выполнены в точном соответствии с инструкциями.
• Предельные значения, указанные в таблице технических характеристик, ни в коем случае не должны превышаться.
• В случае неудовлетворительной работы оборудования или выхода его из строя следует обратиться за помощью в ближайшее представительство производителя оборудования или в сервисный центр.

• При подключении электрических кабелей к электродвигателю насоса не повредите детали, находящиеся в контактной коробке. Проверьте, что внутри нее не осталось обрезков провода, и что правильно подключен контакт заземления. Подключите электродвигатель, как показано на электрической схеме, закрепленной на машине.

• Нужно позаботиться о том, чтобы ни при каких условиях вода не могла попасть внутрь электродвигателя и на детали, находящиеся под напряжением.
• Если предполагается использовать насос для других целей, то может потребоваться его адаптация и выполнение дополнительных технических требований.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЗАПУСКЕ МАШИНЫ

Перед запуском машины проверьте регулировку защитных устройств электродвигателя, а также проверьте, что установлены все ограждения, предотвращающие контакты с механическими и электрическими частями оборудования.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ВЫПОЛНЕНИИ СБОРКИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

• Нужно позаботиться о том, чтобы ни при каких условиях вода не могла попасть внутрь электродвигатель и на детали, находящиеся под напряжением.

• Во время работы машины должен быть исключен любой контакт с движущимися частями машины.

• Перед тем как приступить к выполнению любых работ на машине дождитесь ее полной остановки.

• Перед выполнением обслуживания электрических и механических частей проверьте, что машина отключена от электросети, и что пусковые устройства заблокированы.
• Перед началом любых работ, связанных с обслуживанием машины, рекомендуется выполнить следующее:

1. Отсоедините машину от электросети.
2. Заблокируйте пусковые механизмы.
3. Проверьте, что в электрических цепях нет напряжения, включая дополнительные устройства и вспомогательное оборудование.
4. Дождитесь полной остановки насоса.

Перечисленные выше меры безопасности носят рекомендательный характер и не являются обязательными, так как могут существовать особые правила техники безопасности.

• Периодические проверяйте, что:
• Механические части надежно закреплены, и крепежные болты машины находятся в хорошем состоянии.
• Подводящие провода правильно подсоединены и надежно закреплены, контакты и изоляция находятся в нормальном состоянии.
• Температура насоса и электродвигателя в пределах нормы. В случае отклонения от нормы немедленно остановите машину и приступите к ее ремонту.
• Шум машины в пределах нормы. При наличии сильной вибрации немедленно остановите машину и приступите к ее ремонту.
• Вибрация машины в пределах нормы. При наличии сильной вибрации немедленно остановите машину и приступите к ее ремонту.

Из-за большого разнообразия возможных проблем, которые могут возникнуть, представленные в данном руководстве инструкции по установке, эксплуатации и обслуживанию данного оборудования не охватывают все возможные ситуации, которые могут возникнуть при установке, эксплуатации и обслуживании насоса. Если вам понадобятся дополнительные инструкции, или если у вас возникнут какие-либо проблемы, свяжитесь с дистрибьютором оборудования или с его производителем.

3. УСТАНОВКА И СБОРКА

ОБЩАЯ ИНФОРМАЦИЯ

• Установка и сборка этих насосов может выполняться только в плавательных бассейнах или в баках, отвечающих требованиям, изложенным в документе HD 384.7.702. Если у вас возникнут какие-либо сомнения по этому вопросу, проконсультируйтесь со специалистом.

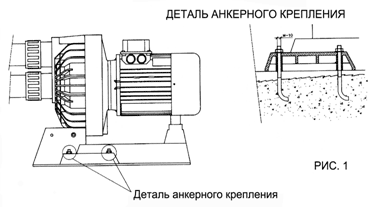

• Все насосы поставляются с основанием, в которых имеются четыре отверстия для крепления насоса к полу с помощью анкерных болтов (рис. 1).

• Трубы всасывающей и нагнетательной линии устанавливается строго перпендикулярно и должна быть точно отцентрована с нагнетательным патрубком насоса для того, чтобы предотвратить внешние механические воздействия на насос и на трубу. При использовании другой конструкции соединения может произойти повреждение насоса или трубопровода, не говоря уже о том, что такое соединение является более сложным.
• Труба всасывающей линии должна устанавливаться с небольшим наклоном к насосу. Это предотвращает образование сифона.

ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ НАСОСА

• Данные насосы не являются самовсасывающими, поэтому они должны всегда устанавливаться его ниже уровня воды в бассейне или в пруду.

• Необходимо позаботиться о предотвращении возможных затоплений насоса водой и о хорошей вентиляции насоса.

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

• Электрическая часть должен быть снабжена несколькими защитными размыкателями, зазор между размыкающими контактами должен быть не меньше 3 мм.

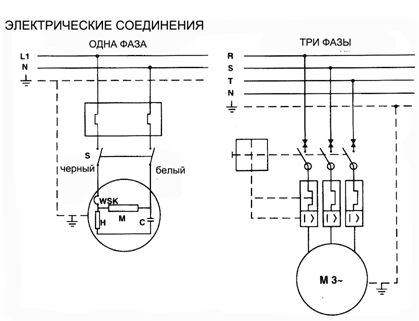

• В насосах с однофазным электродвигателем имеется устройство тепловой защиты. В этом случае достаточно установить выключатель, как показано на схеме "Подключение к сети". В целях безопасности нужно подключить фазу (L1) к расположенному на контактной колодке черному контакту, а нейтраль к белому контакту.
• В насосах с трехфазным электродвигателем требуется использовать устройство термомагнитной защиты. Для всех типов насосов необходимо установить дифференциальный прерыватель, размыкающий цепь, когда разность втекающего и вытекающего тока равняется 0,030 А (как показано на схемах).
• Параметры регулировки термореле для однофазных электродвигателей носят иллюстративный характер, так как электродвигатель поставляется с установленным на нем устройством защиты (См. таблицу тепловой защиты).
• Очень важно, чтобы оборудование и его электрические соединения находились в хорошем состоянии. Производитель оборудования не несет ответственности за неисправности, возникшие в результате невыполнения этого требования. И это также приводит к прекращению действия гарантии.
• Электродвигатели должны отвечать требованиям стандарта ЕЕС относительно электромагнитной совместимости и должны соответствовать классу защиты IP-54.
• Могут существовать специальные правила установки электрооборудования.

• Для соединений переменного тока используйте кабель типа H07 RN-F5, 2 мм2.
• Перед подключением электродвигателя проверьте, что установлен плавкий предохранитель нужного типа.
• Для насосов с трехфазным электродвигателем отрегулируйте параметры тепловой защиты в соответствии с таблицей регулировки тепловой защиты. При подключении треугольником (сеть 3 х 230 В) установите тепловую защиту на максимальное указанное значение. При подключении звездой (сеть 3 х 380 В) установите тепловую защиту на минимальное указанное значение.
• Для разных напряжений в диапазоне от 220 В до 380 В для низких напряжений выполняйте подключение треугольником, а для высоких напряжений выполняйте подключение звездой.
• При выполнении установки оборудования проверьте правильность прокладки и подключения провода заземления.

4. ИНСТРУКЦИИ ОТНОСИТЕЛЬНО ЗАПУСКА НАСОСА

ПОДГОТОВКА К ЗАПУСКУ

• Перед запуском насоса проверьте, что напряжение и нагрузочная способность электросети соответствуют напряжению и мощности, которые указаны в паспортной табличке насоса.

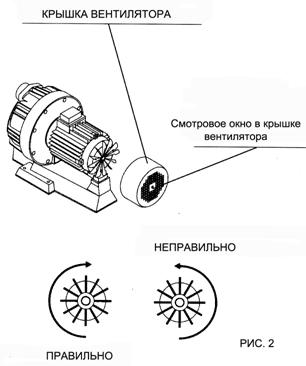

• В насосах с трехфазным электродвигателем проверьте, что вал электродвигателя вращается в нужном направлении. Это можно выполнить с помощью проверки направления вращения вентилятора, расположенного в задней части электродвигателя, крыльчатка которого видна в смотровом окне в крышке вентилятора. (Рис. 6).

• Насосы не должны работать.
• Проверьте, что вал насоса вращается свободно.

ЗАПУСК НАСОСА

• Откройте все клапаны и подключите электродвигатель к электросети.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Если насос остановился, проверьте, что ток, потребляемый электродвигателем, не превышает значение, указанное в паспортной табличке на насосе.

• Если ток, потребляемый электродвигателем, превышает предельное значение, проконсультируйтесь с производителем.
• Если не предполагается использовать насос в течение продолжительного времени, слейте из него воду. Это особенно важно в странах с холодным климатом, где имеется опасность замерзания воды.
• Для слива воды из насоса выверните из него пробку 2.

6. РАЗБОРКА

• Электродвигатель можно снять с корпуса насоса, не отсоединяя при этом от насоса всасывающий и нагнетательный трубопроводы.
• Отверните болты, с помощью которых электродвигатель крепится на насосе.

ПРОБЛЕМЫ

ПРИЧИНЫ

РЕШЕНИЯ

СЛАБЫЙ ПОТОК В ЛИНИИ НАСОСА

Натекание воздуха во всасывающем трубопроводе

Проверьте прокладки на фитингах и соединителях всасывающего трубопровода.

Неправильное направление вращения электродвигателя (для трехфазных электродвигателей)

Поменяйте местами две фазы линии питания

Плохое всасывание

Проверьте: Нет ли воздушных течей во всасывающей линии / Не забита ли грязью всасывающая линия

Неправильное значение питающего напряжения

Проверьте, что напряжение питающей сети соответствует указанному в паспортной табличке на электродвигателе

Код

л.с.

кВт

В

Ток срабатывания реле (А)

11505

2

1,8

230

8

11504

3,5

2,9

230/400

9,1/5,3

№

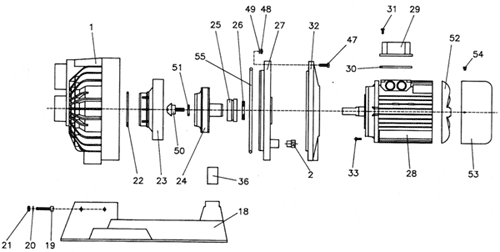

КОД

ОПИСАНИЕ

1

11504-01011

Корпус насоса

2

2122

Винт отверстия напуска воздуха

12

2198

Стопорная гайка

13

2179

Муфта

14

773R0960040

Плоская прокладка

18

08003R0003

Основание насоса

19

701R0708080

Винт

20

701R1908000

Шайба

21

701R2108000

Гайка

22

773R0895030

Уплотнительное кольцо

23

08003R0101

Рассеиватель (2 л.с.)

23

08003R0101

Рассеиватель (3,5 л.с.)

24

11505-0102

Ротор (2 л.с.)

24

08003R0102

Ротор (3,5 л.с.)

25

08003R0108

Механическое уплотнение

26

701R4124000

Эластичное кольцо

27

08003R0104

Зажим (2 л.с.)

27

08003R0104

Зажим (3,5 л.с.)

28

11505-0300

Электродвигатель (2 л.с.)

28

08003R0300

Электродвигатель (3,5 л.с.)

29

08003R0301

Крышка распределительной коробки (3,5 л.с.)

30

08003R0302

Плоская прокладка (3,5 л.с.)

31

08003R0303

Винт

32

08003R0105

Зажим (2 л.с.)

32

08003R0105

Зажим (3,5 л.с.)

33

701R0708020

Винт

36

08003R0004

Антивибрационная опора

47

701R0708045

Винт

48

701R2108000

Гайка

49

701R1908000

Шайба

50

08003R0103

Вставка

51

773R0143024

Уплотнительное кольцо

52

08003R0304

Вентилятор (3,5 л.с.)

53

08003R0305

Крышка электродвигателя (3,5 л.с.)

54

08003R0306

Винт

55

773R23930576

Уплотнительное кольцо
