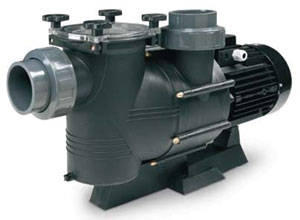

РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Насосов «ATLAS»

ПРИМЕЧАНИЕ: В руководстве, которое вы читаете, содержится основная информация по мерам безопасности, соблюдаемая при установке и включении. Поэтому, очень важно, чтобы как сборщик, так и пользователь прочитали инструкции перед сборкой и включением.

1. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Эти символы () обозначают возможность возникновения опасной ситуации в результате не выполнения соответствующих инструкций.
ОПАСНОСТЬ. Угроза поражения электрическим током.
Несоблюдение этого правила приводит к риску поражения электрическим током.
ОПАСНОСТЬ. Несоблюдение этого правила может повлечь за собой опасную ситуацию для людей и привести к поломке оборудования.
ВНИМАНИЕ. Несоблюдение этого правила может повлечь за собой опасность повреждения насоса и блока.

1. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

ОБЩИЕ ЗАМЕЧАНИЯ

• Механизмы, упомянутые в этом руководстве, специально выполнены для предварительной фильтрации и обеспечения циркуляции воды в бассейнах. Они представляют собой насосы с большим водотоком при низком давлении.
• Они работают на чистой воде при температуре, не превышающей 40°С.
• Установка должна проводиться в соответствие со специальными пошаговыми  указаниями.
• Необходимо учитывать действующие правила по предотвращению несчастных случаев.
• Любая возможная модификация насоса требует предварительного разрешения производителя. Оригинальные запчасти и аксессуары, разрешенные производителем, гарантирует большую надёжность. Производитель насоса освобождается от любой ответственности за ущерб, полученный из-за использования неразрешённых запчастей и аксессуаров.
• Во время работ насоса, электрические детали находятся под напряжением. Работу на каждом механизме или на подключенном оборудовании можно осуществлять только после их отключения, а также отключения пусковых механизмов от электросети.
• Пользователь должен удостовериться в том, что работы по сборке и техобслуживанию проводятся квалифицированным и авторизованным специалистом, предварительно ознакомившимся с правилами по установке и обслуживанию.
• Эксплуатационная безопасность механизма гарантирована только при соблюдении вышеупомянутых инструкций по установки и обслуживанию.
• Предельные значения, указанные в таблице технических условий, не должны превышаться не при каких условиях.
• При неисправной работе или поломке, свяжитесь с агентом фирмы-производителя или Службой Технического Обслуживания фирмы-производителя.

            ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ ДЛЯ УСТАНОВКИ И СБОРКИ

• При подсоединении электрических кабелей к двигателю механизма, позаботьтесь о механизме внутри соединительной коробки. Убедитесь в том, что ни одна часть кабеля не осталась внутри после закрытия и что заземляющий контакт подсоединён должным образом. Соедините двигатель, пользуясь электрической схемой, прикреплённой на механизме.
• Убедитесь в том, что кабельные соединения с распределительной коробкой механизма хорошо пригнаны и надёжно подсоединены к клеммам.
• Значение дифференциала электрооборудования насоса не должно превышать 30 мА.
• Убедитесь в том, что соединение распределительной коробки используется корректно, не допуская попадания воды в распределительную коробку электродвигателя. Аналогично, убедитесь в том, чтобы сальник был правильно установлен и прижат внутри стыка.
• Насосы необходимо установить на плоскую и прочную поверхность на расстоянии как минимум 3,5  метра от бассейна (в соответствие с нормой NF C 15-100 или аналогом, действующем в каждом регионе или стране).
• Насосы должны быть закреплены в горизонтальном положении. Они не имеют автоматической заливки и поэтому устанавливаются ниже уровня воды. Всасывающая труба должна быть как можно короче для уменьшения времени всасывания. Место установки насоса должно быть сухим и постоянно проветриваемым.
• Необходимо уделять особое внимание, чтобы ни при каких условиях вода не попала в двигатель и части, находящихся под электрическим напряжением.
• В случае расхождения в использовании механизмов от рассматриваемых вариантов, могут потребоваться дополнительные технические нормы и модификации.

ЗНАКИ, ПРЕДУПРЕЖДАЮЩИЕ О НАЧАЛЕ РАБОТЫ

• Перед первым включением насоса, проверьте калибровку механизмов электрической защиты двигателя и убедитесь в том, что предохранители электрических и механических контактов правильно размещены и хорошо закреплены.
• Не рекомендуется пользоваться бассейном во время первой проверки устанавливаемого насосного оборудования.

ПРЕДУПРЕДЕТИЛЬНЫЕ ЗНАКИ О РАБОТАХ ПО СБОРКЕ И ТЕХОБСЛУЖИВАНИЮ

• Необходимо учитывать национальные нормы установки при сборке и установке насосов.
• Необходимо обращать особое внимание на то, чтобы ни при каких условиях вода не попала в двигатель и части, находящиеся под электрическим напряжением.
• Необходимо избегать любой, даже случайный контакт с движущимися частями механизма во время его работы и/или его полной остановки.
• Подождите, пока механизм не остановится полностью, для проведения любой работы на нём.
• Перед проведением техобслуживания электрического и механического оборудования, убедитесь в том, что механизм отсоединён от питающей электросети и запускающие механизмы заблокированы
• Перед началом работы на механизме, рекомендуется выполнить нижеприведённые шаги:
  1. Отключите напряжение в механизме.
  2. Заблокируёте запускающие механизмы.
  3. Убедитесь в том, что в сети нет напряжения, включая вспомогательное оборудование и дополнительное инженерное оборудование.
  4. Дождитесь, пока маховик не прекратит полностью своего вращения

Указанный список должна считаться ориентировочным и не обязательным, так как могут существовать особые правила безопасности в рамках специальных правил техники безопасности.

• Периодический контроль:
  • Механические части должны быть крепко зафиксированы и упорные винты механизма находится в хорошем состоянии.
  • Исправляйте положение, крепление и состояние вводных проводов и изоляционных компонентов.
  • Температуры механизма и электродвигателя. В случае перебоя температуры, остановите механизм и немедленно приступайте к ремонту.
  • Вибрации механизма. В случае нарушения, остановите механизм и немедленно приступайте к ремонту.

Из-за сложности случаев, связанных с инструкциями по установки, использованию и техобслуживанию, не пытайтесь рассматривать и решать все возможные ситуации по сервису и техобслуживанию. Если требуются дополнительные инструкции или возникают особые проблемы, сразу же обращайтесь к дистрибьютору или производителю механизма.

1. УСТАНОВКА И СБОРКА

ОБЩАЯ ИНФОРМАЦИЯ

• Установка и сборка наших насосов разрешается только в плавательных бассейнах или резервуарах в соответствие с нормой HD 384.7.702. При возникновении вопросов, пожалуйста, проконсультируйтесь с техником.
• Все насосы поступают с основанием с двумя рассверловками (под стопорение), что позволяет фиксировать их к полу с помощью анкера. (Рисунок 1)

УСТАНОВКА ТРУБ

• Трубы должны быть подсоединены к выпускному отверстию насоса (Рис. 2).
• Установка нагнетательной трубки производится перпендикулярно и с точной центровкой по отношению к подсоединяемой насадке насоса во избежание внешнего давления, оказываемого на насос и трубку. При несоблюдении инструкций может возникнуть сложности в сборке и поломка трубок от оказываемого давления. (Рис. 2).
• Для правильной эксплуатации, необходимо залить воду в насос, пока та не поднимется из всасывающей трубки. (Рис. 3)

УСТАНОВКА В ЗАДАННОЕ ПОЛОЖЕНИЕ

• Рекомендуется устанавливать насос ниже уровня воды плавательного бассейна.
• Необходимо беречь насос от возможного переполнения и обеспечивать сухую вентиляцию.

ПОКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ВСЁ ЭЛЕКТООБОРУДОВАНИЕ ДОЛЖНО СООТВЕТСТОВАТЬ СТАНДАРТУ EN 60335-2-41

Все однофазные электрические устройства напряжением 230 В и трёхфазные электрические устройства напряжением 400 В должны быть установлены на расстоянии как минимум 3,5 метров от края  бассейна. В случае модификации системы фильтрации, необходимо сообщить об этом производителю.

 ЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО

• На электрическом устройстве должен быть общий вводный выключатель, разъединяющий все полюса.
• У кабеля, используемого для подсоединения к насосу должны быть концы для подсоединения к двигателю насоса.
• Необходимо установить термомагнитный предохранитель.
• Установка предохранителя с дифференциалом 0,03 А необходима для предотвращения утечек тока.
• Трёхфазовые насосы необходимо защищать от перегрузки и коротких замыканий с помощью аварийного выключателя двигателя.

            Трёхфазовые  двигатели (подпись к схеме)

ТАБЛИЦА ТЕПЛОЗАЩИТНОЙ СИСТЕМЫ

• Используйте соединительный кабель типа H07 соответствующего сечения для питающего напряжения двигателя насоса.
• Перед соединением двигателя, проверьте необходимый тип защиты.
• Установите точное тепловое значение в соответствие с требованиями каждого насоса.
• Убедитесь в том, что кабель заземления правильно подсоединён к устройству.
• Очень важно придерживаться условий установки и электрического соединения. В случае их несоблюдения, производитель насоса не несёт ответственности и гарантию становится недействительной.
• Двигатели должны соответствовать правилам EEC (класс защиты от проникновения пыли и водных струй - IP-55).
• Могут быть особые правила установки.
• Сетевой кабель должен подключаться только специализированными и компетентными техниками.
• Неправильное подсоединение сетевого кабеля может привести к смерти.

4. ИНСТРУКЦИИ ПО ПУСКУ ОБОРУДОВАНИЯ

НЕОБХОДИМЫЕ ОПЕРАЦИИ ПЕРЕД ПУСКОМ ОБОРУДОВАНИЯ

• Перед включением насоса, необходимо выполнить следующие операции:

a – если насос поставляется с фильтром предварительной очистки:

1. Откройте крышку фильтра предварительной очистки (Рис. 4)
2. Заполните насос водой через фильтр предварительной очистки, пока вода не выйдет через край из всасывающего отверстия.
3. Если во время этих процедур, цилиндрическая сетка фильтра предварительной очистки была снята, не забудьте заменить её внутри фильтра предварительной очистки.

b – Если насос поставляется без фильтра предварительной очистки, заполните насос водой из устройства.
с – Убедитесь в том, что напряжение и мощность питания соответствовали характеристикам, указанным на табличке насоса.
Рисунок 4 – а) Крышка фильтра предварительной очистки, б) уплотнительное кольцо фильтра предварительной очистки

• Никогда не допускайте, чтобы насосы работали без предварительного заполнения водой, в противном случае, это может повредить герметизирующее уплотнение и в конечном счёты вызвать утечку воды.
• Убедитесь в том, что направление вращения двигателя правильно, проверив вентилятор в задней части двигателя (рис. 5). Убедитесь в том, что ось насоса вращается свободно.

Рисунок 5 – а) Правильное направление б) Неправильное направление

ЗАПУСК

• Откройте все клапаны и подсоедините двигатель.
• Подождите некоторое время, пока не начнётся автоматическая заливка.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Очищайте фильтр предварительной очистки регулярно во избежание падений давления. Во избежание возможного разрыва корзины, рекомендуется не ударять её во время процесса очистки.
• При остановке двигателя, убедитесь в том, что расход двигателя в амперах во время работы остаётся таким же или меньше, чем указано на табличке с техническими данными производителя, в противном случае, свяжитесь с бюро технического обслуживания клиентов.
• Если ток выше номинального, обратитесь к изготовителю.
• Слейте воду из насоса, если он остаётся без использования некоторое время, главным образом в холодных странах, где существует риск замерзания.
• Для слива воды из насоса, снимите пробку для осушения из корпуса насоса (см. рисунок в разборке).
• При каждом открытии фильтра предварительной очистки, удаляйте загрязнения  с уплотнителя стыка и самого стыка в обеспечение хорошей герметизации крышки.

6. ДЕМОНТАЖ

• Узел с электродвигателем может быть отделён от корпуса насоса без необходимости отсоединения всасывающих и нагнетательных трубок.
• Для отсоединения узла с электродвигателем от корпуса насоса, открутите винты (см. рисунок в разборке).

ВОЗМОЖНЫЕ ПОЛОМКИ, ПРИЧИНЫ И МЕТОДЫ ИХ РЕШЕНИЯ

7. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

7.1 ОПИСАНИЕ ИЗДЕЛИЯ И АКСЕССУАРОВ

Корпус насоса встроен в современную пластмассу. Крыльчатка сделана из бронзы, а цилиндрическая сетка фильтра предварительной очистки и вал двигателя выполнены из нержавеющей стали. Двигатели, поставляемые с насосной установкой (класс защиты от проникновения пыли и водных струй - IP-55), могут выдерживать высокую температуру атмосферы и высокий уровень влажности.

7.2 ПОСТАВЛЯЕМЫЕ ЧАСТИ

• Насос для обеспечения циркуляции воды в плавательных бассейнах.
• Фильтр предварительной очистки, встроенный в корпус насоса (в соответствие с моделью).
• Цилиндрическая сетка фильтра предварительной очистки.
• Руководство по установке и техническому обслуживанию насоса.

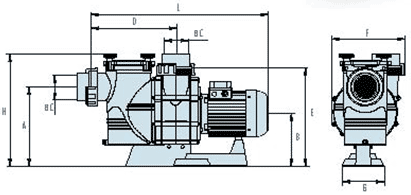

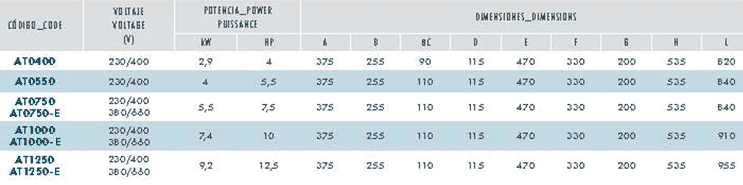

Функциональные характеристики насоса представлены в различных характеристических кривых.

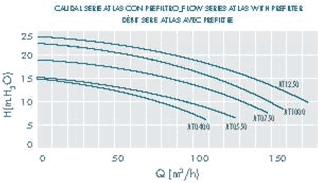

НАСОСЫ СЕРИИ ATLAS С ФИЛЬТРОМ ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ
1) Высота водяного столба (20 м)
2) Производительность  (куб. м/час)

НАСОСЫ СЕРИИ ATLAS БЕЗ ФИЛЬТРА ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ
1) Высота водяного столба(20 м)
2) Производительность (куб. м/час)
