KONTROL INVIKTA Double

СОДЕРЖАНИЕ КОМПЛЕКТА

A) Блок "Basic POOL Double" pH и Redox УСТРОЙСТВО КОНТРОЛЯ
B) Crystal 4x6 из ПВХ с всасывающим патрубком (2 м)
C) Полиэтиленовый шланг подачи (3м)
D) Крепежный винт (f=6 мм)
E) Нижний фильтр (с выпуском из ПВХ)
F) Качающийся фильтр с высокой скоростью фильтрования (3/8" GAS)
G) Зонды pH and Redox
H) PSS3 гнезда для зондов (1/2" GAS)
I) Седла (f=50 мм) на выходе для крепления PSS3 на шланге ∅ 2дюйма
L) pH 4, pH 7, 465 мВ, H2O набор для подготовки буферного раствора
M) Ограничитель нагнетательного клапана

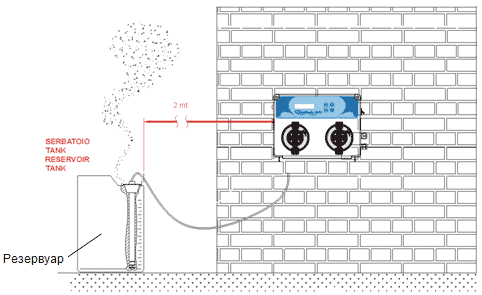

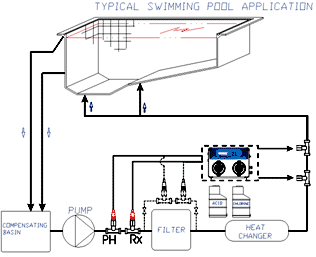

Крепление на стене

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Размеры (H – W – L)                234x162x108 мм
Вес                                         1 кг
Питание  50 Гц                         230 В переменного тока
Потребляемая мощность        12 Вт or 18 Вт
Расход насоса                                    5 л/ч
Макс. резервное давление      5 бар
Работа насоса                        Пауза - Подача
Шкала измерения                    0 ? 14.0 pH; Redox 0? +1000 mV
Диапазон контроля pH            0.0 pH – 14.0 pH
Точность прибора                   +/- 0,1 pH; ± 10 mV
Погрешность                           ±0.02 pH; ± 3 mV
Регулировка электродов        Автоматическая

Настройка

Функции:

• Настройка (Нажать кнопку    Cal  и удерживать 3 секунды):

• Выбрать способ настройки pH или Redox кнопками Вверх или Вниз.
• Стандартным значением поверки pH зонда является значение 7 и значение 4 для буферного раствора, а также 465 мВ для окислительно-восстановительного потенциала Redox

• Задание параметра (Нажать кнопку Set       и удерживать 3 секунды)

• Нажать Set и выбрать Установочный параметр, отрегулировать значение кнопками Вверх и Вниз, затем нажать Enter для подтверждения

• Sp_750mv___700_mv_
• Sp_7.4ph____7.6_ph_

• Одновременно нажать кнопки Cal и Set     в течение 5 секунд и запустить Настройку Программы:

• Program_Menu (Нажать Enter для проведения настройки)

• Language_(Язык) (предусмотрено 5 языков АН, ИТ, ИСП, НЕМ, ФР)
• Redox_Measure (Меню Redox)

• setpoint___750_mv (уст. значение) (Задать значение с помощью кнопки Enter и кнопок Вверх или Вниз) Настройка значения производится в диапазоне 0 - 1000 мВ для оксисл.-восстанов. потенциала Redox.
• sp_type___low (уст. значение_нижнее)
  ( Настроить LOW (нижнее) или HIGH (высшее) значение)

• ofa_time_000_min (Настроить OFF (Выкл) или задать Time (Время))
• alarm_band__000_rx (диапазон значений для срабатывания аварийного сигнала)(Настроить диапазон от 100 до 300 мВ )

• ph_Measure (измерение уровня ph)

• setpoint____7.4ph (Задать значение с помощью кнопки Enter и кнопок Вверх или Вниз) Можно настроить диапазон от 0 до 14 pH.
• sp_type___acid (уст. Тип_кислотный)(Настроить ACID (Кислотный) или ALKA (Щелочной) тип)
• ofa_time_000_min (Настроить OFF (Выкл) или задать Time (Время))
• alr_band__000_ph (Задать значение 1 pH до 3 pH)
• Temp__25*C_(Задать значение с помощью кнопок Вверх или Вниз) только для измерения pH .

• Flow_(расход) (Задать значение кнопкой Enter и кнопками Вверх или Вниз, Активировать или Деактивировать, соответственно)
  Можно Активировать(ON) или Деактивировать(OFF) вход сигнала

• Calibration_probe (настройка датчика (зонда)) (Задать значение кнопкой Enter и кнопками Вверх или Вниз)

• Full (полный) (pH 7 и 4, Redox 465 мВ для буферного раствора)
• Easy (Легкий) (pH 7, Redox 465 мВ для буферного раствора)
• Off (Отключен)

• Password (пароль) (Задать значение кнопкой Enter и кнопками Вверх или Вниз, стандартное значение 0000)

• Exit______save (Задать значение с помощью кнопок Вверх или Вниз и подтвердить вводом ключа)
  Сохранить заданные параметры и выйти из меню программных настроек нажатием кнопки ESC

• priming_____700mv (заливка)
  При заливке жидкости в насос удерживайте кнопку UP (Вверх)   заливка насоса redox

• priming_____7.2ph (заливка)
  При заливке жидкости в насос  удерживайте кнопку   Down (Вниз), заливка насоса pH

• Блокирование функции насоса

• Нажать Up и Enter (одновременно), через 5 секунд высветится Rx_Stop, снова нажмите кнопки для разблокирования
• Нажмите Down и Esc (одновременно), через 5 секунд высветится pH_Stop, снова нажмите кнопки для разблокирования

• Насос осуществляет дозирование  пропорционально при заданном значении (минимальное дозирование 25%, максимальное дозирование 90% из 10 минут дозирования)

Примечание:  В автоматическом режиме устройство не сохраняет заданную настройку программного меню, если через минуту ожидания не было произведено никаких действий.

Главная плата

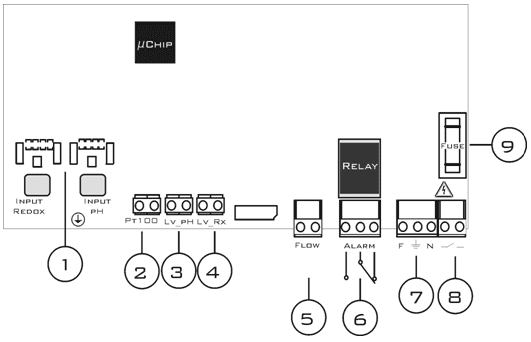

Соединение проводов:

1. Вход pH и Redox датчика
2. Вход температурного датчика (PT100)
3. Вход датчика уровня pH (Резервуар дозируемого продукта)
4. Вход датчика уровня Redox (Резервуар дозируемого продукта)
5. Вход уровня расхода (Высокое напряжение 230 Vac)
6. Выходное реле дистанционного срабатывания аварийного сигнала (Сухой контакт, Реле 250 Vac 10 A)
7. Питание 230 Vac
8. Питание на переключатель
9. Задержка срабатывания плавкого предохранителя 2 A

Настройка датчика pН

Примечание:
При выборе настройки Easy (Легкий режим) проводится настройка только одного значения 7 pH для буферного раствора

Настройка датчика Redox

Параметры по умолчанию:

• Язык = UK (Английский)
• Уст. значение= 7,4 pH; 750 mV (Rx)
• Способ дозирования = Кислотный; Низкий (Rx)
• Время OFA = ОТКЛ
• Настройка = Полная
• Вход значения расхода= ОТКЛ

Для восстановления параметров по умолчанию:

• Отключить блок Pool Basic
• Нажатием кнопок UP(Вверх) и DOWN (Вниз) включить питание
• На дисплее высветится Init.default__no
• Нажать кнопку  UP Init.default__Yes
• Ввести ключ для восстановления параметров
